Support extérieur de climatiseur : mur, sol et silentblocs

Sommaire

1. Consoles murales ou supports au sol ?
2. Charge admissible, entraxe et dimensions : comment choisir ?
3. Comment fixer un support de clim sur une isolation extérieure ?
4. Comment choisir les silentblocs du groupe extérieur ?
5. Au sol : dalle, rails et plots
6. Comment prévoir la place du cache ?
7. Quels signes doivent faire vérifier la pose ?
8. Questions fréquentes

Consoles murales ou supports au sol ?

Les consoles placent le groupe sur une façade. Elles peuvent libérer le sol, mais transmettent leurs efforts au mur par les ancrages. Les supports au sol reposent sur une dalle ou un autre ouvrage adapté. Le choix dépend du bâtiment, de la maintenance, des écoulements et de la référence de l’unité.

On ne déplace pas une clim du mur vers le sol simplement pour faciliter le choix d’un décor. Une telle modification peut concerner les liaisons et nécessite l’avis d’un professionnel. Pour un projet esthétique, étudiez d’abord comment cacher l’unité extérieure existante.

Charge admissible, entraxe et dimensions : comment choisir ?

Relevez le poids du groupe dans sa documentation et les dimensions d’entraxe de ses points de fixation. Demandez si la charge annoncée pour les consoles concerne une paire et dans quelles conditions elle a été établie. Une valeur en kilogrammes sur une étiquette ne valide pas à elle seule les chevilles, le mur et la distance à la façade.

Le poseur doit confronter ces informations à la nature du support : béton, brique, parpaing, ossature ou façade isolée. Les fixations, la profondeur d’ancrage et l’état du matériau entrent dans le dimensionnement. Il n’existe pas ici de modèle d’équerre recommandé universellement pour tous les groupes.

Comment fixer un support de clim sur une isolation extérieure ?

Une couche d’enduit sur isolant ne doit pas être considérée comme un support porteur de groupe. Le montage à distance doit être conçu pour transmettre les charges dans le matériau prévu, tout en traitant l’isolation et l’étanchéité. N’improvisez pas un empilage de cales sous des chevilles ordinaires.

À titre de repère technique, fischer présente ses systèmes TherMax pour des fixations à distance dans des façades isolées, avec des applications de climatiseurs pour certaines versions. Ce n’est pas une prescription de référence ou de diamètre pour votre chantier : le choix dépend du support et du dimensionnement.

Comment choisir les silentblocs du groupe extérieur ?

Les éléments antivibratiles se choisissent en fonction de la machine et du montage. Une pièce trop comprimée, mal placée ou traversée par un contact rigide peut ne pas répondre au besoin. Il faut aussi regarder les tuyaux, le mur et les pièces qui touchent la carrosserie : la transmission ne passe pas uniquement par les pieds.

Un ronflement dans une chambre peut demander un diagnostic différent d’un bruit de ventilateur entendu dehors. Le dossier bruit de climatisation extérieure distingue bruit aérien et vibration transmise. Un silentbloc ne constitue pas une promesse de réduction chiffrée dans toutes les configurations.

Au sol : dalle, rails et plots

Le sol doit offrir un appui adapté, stable et compatible avec les écoulements. Les rails et plots doivent correspondre aux entraxes et aux instructions de la machine. Une surface visuellement plane peut néanmoins se déformer ou retenir l’eau ; ces points sont à examiner avant la pose.

Pour une PAC utilisée en chauffage, préservez le chemin de l’eau de dégivrage selon la notice. Le dessous du groupe ne doit pas être bouché par des gravillons, une traverse ou une modification du support. Ne changez pas la hauteur des appuis sans revoir les contraintes de l’ensemble.

Comment prévoir la place du cache ?

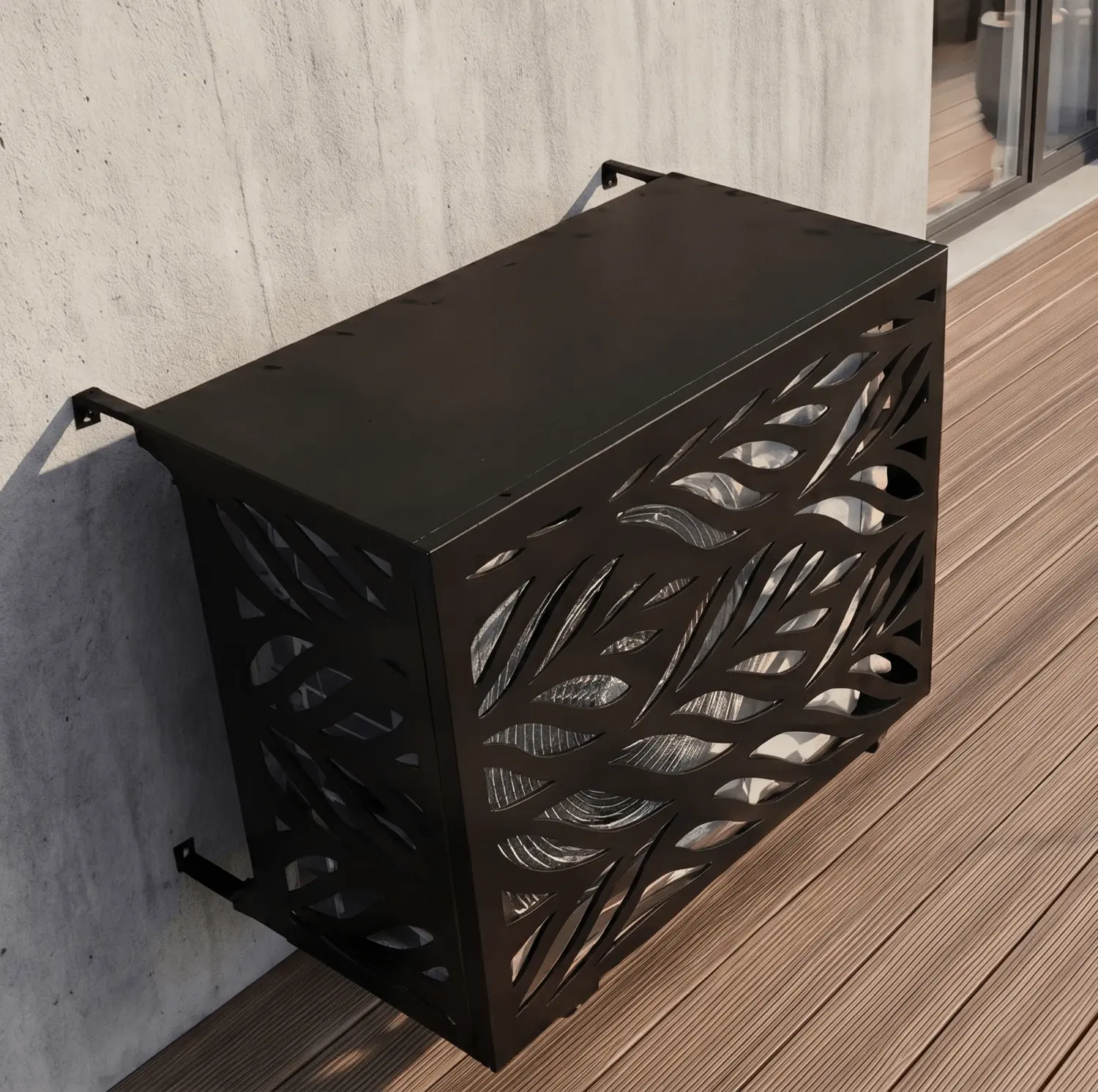

Le cache mural doit passer autour des consoles sans leur ajouter de charge non prévue. Relevez la profondeur totale, les fixations saillantes et la possibilité de déposer une face. Si une console déborde du boîtier, elle doit apparaître sur le relevé transmis au fabricant du cache.

Au sol, les pieds du cache restent indépendants des plots de la machine. Ils ne doivent pas se coincer sous un rail ou contraindre une liaison. Le guide des tailles permet de distinguer dimensions du groupe et encombrement des accessoires.

Quels signes doivent faire vérifier la pose ?

Une console déformée, une fixation qui bouge, une corrosion visible ou un contact avec la carrosserie demandent un examen. Ne masquez pas ces indices derrière un cache avant de les avoir fait vérifier. Si le support semble instable, cessez les manipulations autour du groupe et contactez l’installateur.

Après la pose d’un habillage, contrôlez qu’aucune nouvelle pièce ne touche le groupe pendant son fonctionnement et que les accès restent disponibles. Le dossier groupe extérieur de climatisation complète ces repères. Vous pouvez ensuite comparer les habillages aluminium sur la page cache clim extérieur.

Mon cache en 5 questions

Questions fréquentes

Quelle charge maximale choisir pour des équerres ?

Il faut connaître le poids du groupe et les conditions de charge du support, puis faire dimensionner ancrages et paroi. Le chiffre du catalogue ne remplace pas cette vérification. Nous ne proposons pas un coefficient universel sans étude de la pose.

Peut-on fixer une clim dans l’isolation extérieure ?

Le système doit atteindre le support approprié à travers la couche isolante et traiter les contraintes de montage à distance. Faites choisir une solution adaptée à la paroi et aux charges par le professionnel, sans considérer l’enduit comme porteur.

Faut-il toujours des silentblocs ?

Suivez les prescriptions de la machine et du support. Le choix, le positionnement et le serrage doivent correspondre au montage. Un ajout improvisé peut ne pas traiter la transmission réelle du bruit.

Le cache doit-il reposer sur les consoles du groupe ?

Pas sans une prescription explicite compatible avec les deux équipements. Par défaut, distinguez la fixation du cache et le support qui porte la machine. Le montage doit laisser les contrôles et la maintenance accessibles.
