À quoi sert le groupe extérieur ?

Dans une climatisation split, le groupe extérieur participe au transfert de chaleur entre le logement et l’air extérieur. En refroidissement, le système évacue dehors la chaleur retirée au logement. Sur une machine réversible utilisée en chauffage, le cycle permet de prélever de la chaleur à l’extérieur pour chauffer l’intérieur.

Le boîtier n’est donc pas un simple moteur que l’on pourrait isoler dans un meuble. L’air doit pouvoir atteindre son échangeur et repartir. Un obstacle qui limite ce renouvellement peut compromettre les conditions prévues par le constructeur, même si la face avant reste partiellement visible.

Les principaux éléments à identifier

Le compresseur fait partie du circuit frigorifique. L’échangeur permet les transferts avec l’air ; le ventilateur met cet air en mouvement. Les organes électriques et les raccordements disposent de protections et d’accès propres. Le détail de l’organisation varie selon les modèles.

Vous n’avez pas besoin d’ouvrir la machine pour préparer un cache. Utilisez les schémas de la notice et les indications de l’installateur. Sur les photos, repérez la grille de soufflage, les surfaces d’échange, les liaisons et les pieds. La référence de la plaque permet de retrouver les documents qui correspondent réellement à votre unité.

Où placer le groupe extérieur par rapport aux murs ?

Les distances d’installation ne se réduisent pas à un écart identique tout autour. Le constructeur peut distinguer un obstacle derrière, devant, sur un côté ou au-dessus. Plusieurs obstacles proches peuvent former un cas différent d’un simple mur arrière.

C’est pourquoi nous ne donnons pas un dégagement universel en centimètres. Le schéma à retenir est celui de votre référence et de la géométrie réelle. Un cache, une haie et un garde-corps doivent être examinés ensemble, pas séparément comme s’ils n’interagissaient jamais.

La reprise d’air rejeté est notamment à éviter. En mode froid, elle peut ramener vers la machine un air qu’elle vient de réchauffer. En mode chauffage, la situation thermique est différente mais le besoin de renouvellement reste déterminant. Ne concluez pas qu’un montage est correct parce que l’appareil ne s’arrête pas immédiatement.

Quelles dimensions et quels supports vérifier ?

La puissance commerciale ne suffit pas à déduire la hauteur, la largeur, la profondeur ou le poids. Deux groupes de fonctions voisines peuvent avoir des boîtiers différents. Relevez les données exactes, puis mesurez les éléments saillants et l’espace disponible autour de l’installation.

Les supports de climatiseur extérieur sont choisis pour porter l’unité dans des conditions définies. Le cache doit avoir sa propre solution de fixation. N’ajoutez pas une charge au groupe ou à ses consoles sans validation du montage.

De l’eau coule sous la clim : que faut-il vérifier ?

Une machine réversible peut produire de l’eau à l’extérieur dans certaines phases de fonctionnement. La documentation de Daikin sur le dégivrage explique le besoin de conserver les dispositions d’évacuation prévues. L’installation de votre modèle doit suivre sa propre notice.

Observez sans démonter : où l’eau sort-elle, où va-t-elle et la protection ajoutée modifie-t-elle ce chemin ? Un cache au sol, une traverse ou des feuilles peuvent rendre inaccessible une zone à garder libre. Une fuite suspecte, une accumulation inhabituelle ou une glace persistante justifient l’avis du professionnel.

Quel entretien accessible au particulier ?

Gardez les abords dégagés, retirez les feuilles accessibles et vérifiez visuellement l’absence de contact avec le cache selon les consignes de l’appareil. La maintenance technique, l’accès aux parties électriques et le circuit frigorifique relèvent d’interventions adaptées.

Ne dirigez pas un nettoyeur haute pression sur l’échangeur et n’utilisez pas un outil pour redresser ou gratter ses ailettes sans procédure autorisée. Un habillage doit justement faciliter le nettoyage de ses propres panneaux sans compliquer celui de la machine.

Bruit, vibrations et panne : ne pas tout confondre

Le ventilateur et le compresseur font partie des sources possibles de bruit. Un élément desserré, un support ou un tuyau qui touche une paroi peut ajouter une vibration. Un son inhabituel ne doit pas être masqué par un panneau décoratif avant d’avoir été examiné.

Si une anomalie apparaît après la pose d’un cache, faites vérifier les contacts et les dégagements. Le dossier bruit du groupe extérieur propose une méthode pour préparer le diagnostic. Il ne transforme pas l’écoute à l’oreille en mesure de conformité acoustique.

Comment habiller le groupe en gardant l’accès aux raccords ?

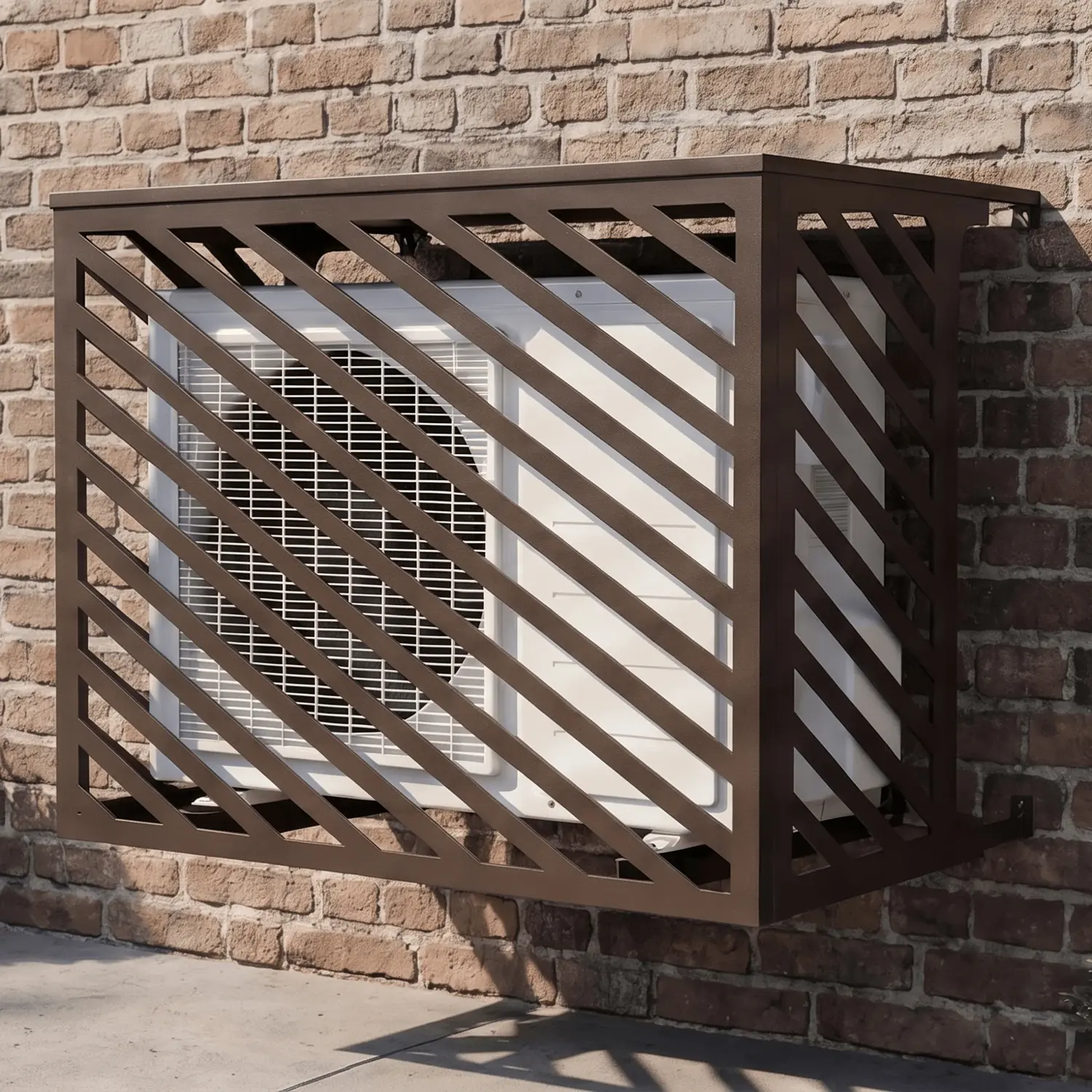

Un habillage ajouré peut changer l’aspect des faces visibles. Il doit rester à distance de la carrosserie, laisser les flux libres et se déposer pour l’entretien. Les raccords ne doivent pas être forcés pour entrer dans un gabarit. Les ouvertures de maintenance de l’unité doivent rester utilisables.

Le guide cacher l’unité extérieure compare cache et écran de vue. Le calculateur de taille sert à sélectionner un gabarit catalogue : sa marge dimensionnelle ne constitue pas une prescription de ventilation.

Les photos utiles à transmettre au fabricant

Envoyez une vue de face, un profil avec les raccords, le dessous avec les appuis et une vue large des obstacles proches. Ajoutez la référence de l’unité et vos trois mesures. Une photo de catalogue ou un nom de gamme ne remplacent pas ce relevé.

Indiquez aussi votre objectif : cacher depuis une fenêtre, protéger une zone de passage ou traiter une nuisance. Pour les conditions extérieures, voyez protection de clim. Pour l’apparence, la page cache clim extérieur réunit motifs, teintes et choix de pose.

Mon cache en 5 questions

Questions fréquentes

Le groupe extérieur sert-il seulement à rejeter de l’air chaud ?

En mode refroidissement, il évacue dehors la chaleur retirée au logement. Une machine réversible travaille autrement lorsqu’elle chauffe. Dans tous les cas, le passage d’air et les conditions prévues par le constructeur restent essentiels.

Peut-on poser un cache devant le ventilateur ?

Le cache doit être conçu et positionné pour cette installation, avec des ouvertures et des distances validées. Ne placez pas un panneau quelconque devant la grille. La présence de découpes ne prouve pas à elle seule la compatibilité.

Est-il normal de voir de l’eau sous une PAC ?

Cela peut correspondre au fonctionnement et au dégivrage, mais l’observation doit être rapprochée de la notice et du contexte. Une accumulation anormale, une fuite suspecte ou une glace persistante nécessite un avis technique.

Peut-on déplacer le groupe soi-même pour poser un cache ?

Ne déplacez pas l’unité en forçant les liaisons ou les câbles. Un changement de place concerne l’installation de climatisation et doit être préparé avec un professionnel. Choisissez plutôt un habillage compatible avec la pose existante.

Quelle mesure envoyer pour une compatibilité ?

Envoyez hauteur, largeur et profondeur du boîtier, mais aussi les raccords et supports saillants, les obstacles proches et la référence exacte. Il faut pouvoir vérifier le montage complet, pas seulement la place devant la machine.
